Uygulama: | Frezeleme | Marka: | NT |
---|---|---|---|
kaplama: | TiAlN | Kesme Kenarı Açısı: | 90° |
Flüt Boyu: | 2.5 | Flüt Numarası: | 2 |
Malzeme: | 20CrMnTi | Adı: | NT Takım Tutucu |
Toplam uzunluk: | 200 | Şaft çapı: | 1/2 |
Şaft Tipi: | ISO | Boyut: | ISO50 B22 |
Türü: | El aleti tutucu | Ağırlık: | 3kg |
Paket: | PASTİK KUTUSU | ||
Vurgulamak: | NT Chuck Arbor matkapı,Araç tutucu ISO40 J1,Chuck Arbor alet tutucusu |

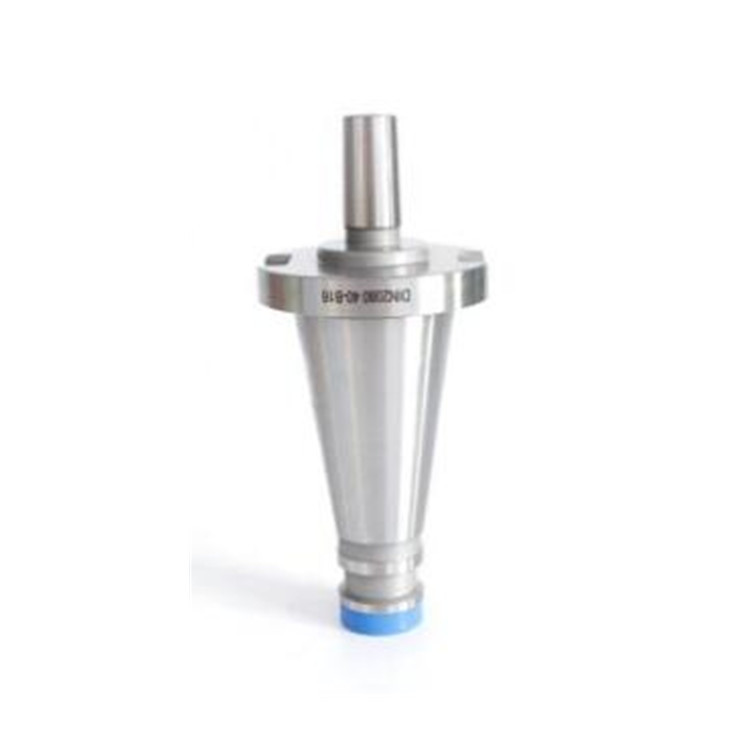

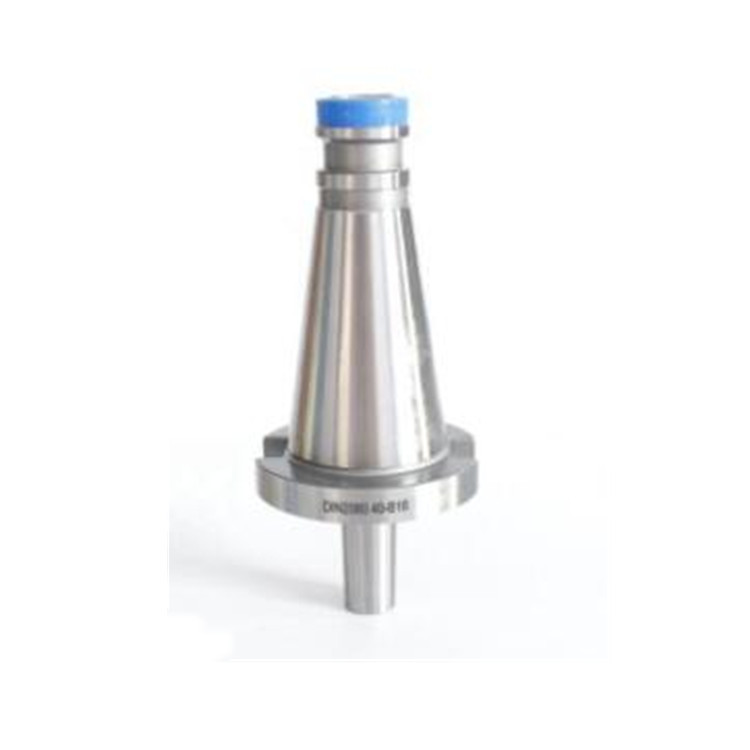

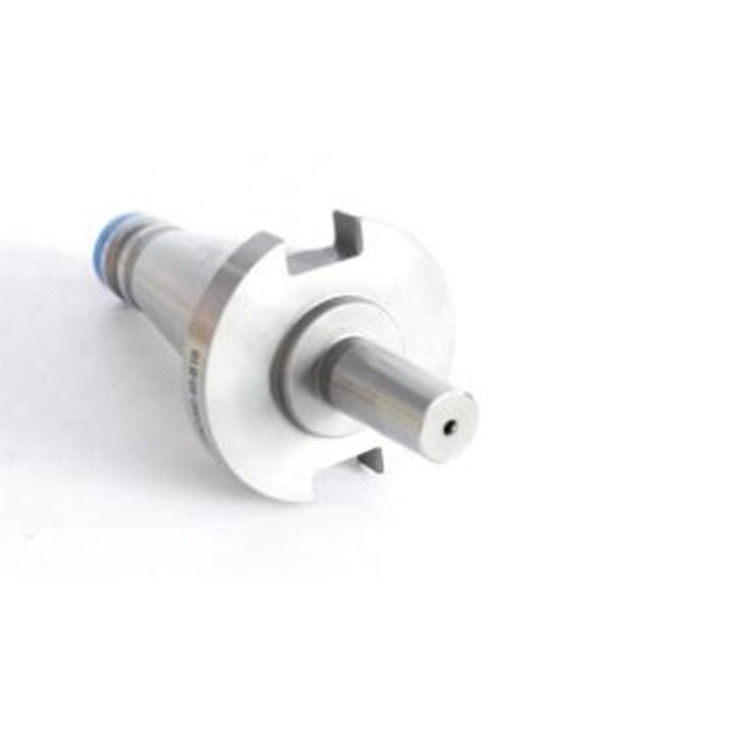

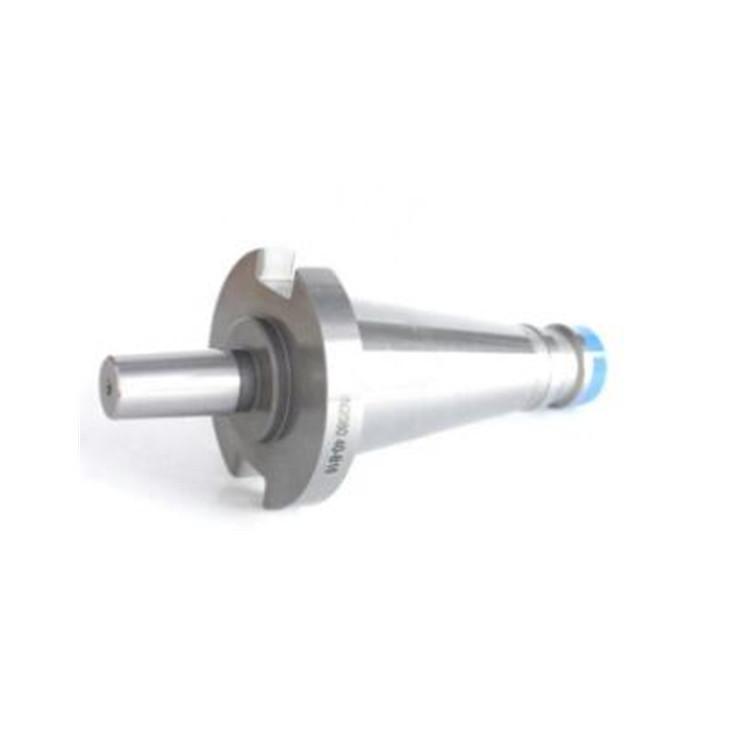

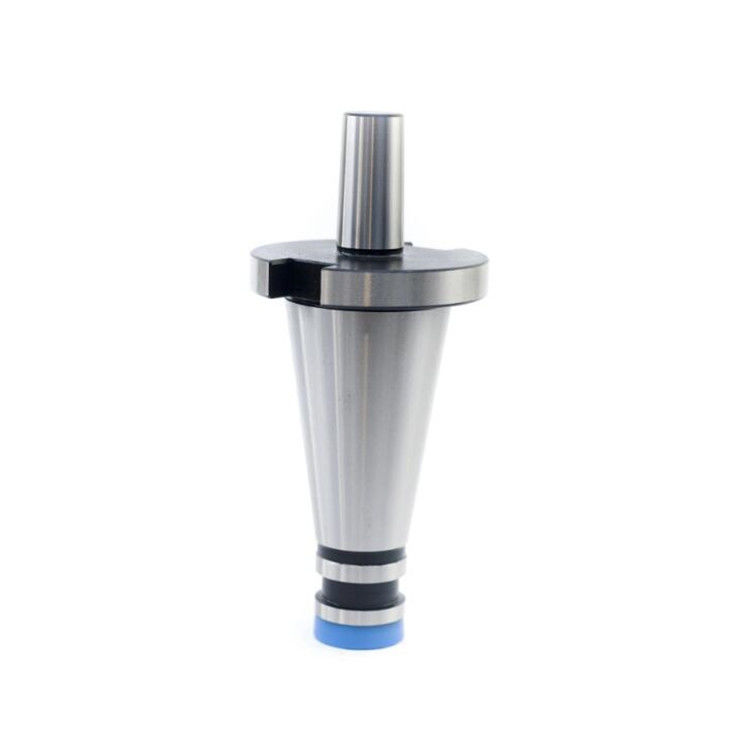

NT matkap Chuck Arbor Araç Sahibi ISO40-J1 39.69mm D 6.35mm L 99mm M16 WT 0.5
NT Drill Chuck Arbor, freze makinesi veya torna gibi bir makine aracına bir matkap çubuğu bağlamak için kullanılan bir alet tutucusudur.Bu çak ve makine spindle arasında güvenli ve doğru bir bağlantı sağlar, hassas sondaj işlemlerine olanak tanır.
NT Drill Chuck Arbor, tipik olarak makine dönerine uyan ipli bir ucu ve matkap çubuğuna uyan konik bir ucu olan silindirsel bir şafttan oluşur.Döner ucu makine spindle içine vida edilir, konik ucu çak içine sokulur ve çak anahtarı veya çak anahtarı kullanılarak sıkıştırılır.
Araç tutucu, sondaj işlemleri sırasında dayanıklılık ve istikrar sağlamak için sertleştirilmiş çelik gibi yüksek kaliteli malzemelerden yapılmıştır.Farklı çak boyutları ve makine spindles yerleştirmek için çeşitli boyutlarda ve konfigürasyonlarda mevcuttur.
NT Drill Chuck Arbor alet tutucusu kullanmak, daha iyi doğruluk, daha az titreşim ve daha fazla verimlilik de dahil olmak üzere birkaç avantaj sağlar.Operatörlerin ek ekipmana ihtiyaç duymadan farklı matkap çakları veya aletler arasında geçiş yapmalarını sağlar.
Genel olarak, NT Drill Chuck Arbor alet tutucusu, hassas sondaj gerektiren alet makinesi işlemleri için gerekli bir aksesuardır.Çak ve makine yuvası arasında güvenilir ve verimli bir bağlantı sağlayan.
Model 7;24.NO.S | D | d | L | M | WT |
ISO30-J0 | 31.75 | 6.35 | 99 | M12 | 0.313 |
ISO30-J1 | 31.75 | 9.754 | 106 | M12 | 0.326 |
ISO30-J2S | 31.75 | 13.94 | 109 | M12 | 0.341 |
ISO30-J2 | 31.75 | 14.199 | 113 | M12 | 0.349 |
ISO30-J33 | 31.75 | 15.85 | 122 | M12 | 0.377 |
ISO30-J6 | 31.75 | 17.17 | 122 | M12 | 0.388 |
ISO30-J3 | 31.75 | 20.599 | 123 | M12 | 0.426 |
ISO30-J4 | 31.75 | 28.55 | 136 | M12 | 0.602 |
ISO30-J5 | 31.75 | 35.89 | 145 | M12 | 0.827 |
ISO40-J0 | 44.45 | 6.35 | 126 | M16 | 0.789 |
ISO40-J1 | 44.45 | 9.754 | 133 | M16 | 0.797 |
ISO40-J2S | 44.45 | 13.94 | 136 | M16 | 0.817 |
ISO40-J2 | 44.45 | 14.199 | 141 | M16 | 0.829 |
ISO40-J33 | 44.45 | 15.85 | 145 | M16 | 0.853 |
ISO40-J6 | 44.45 | 17.17 | 145 | M16 | 0.864 |
ISO40-J3 | 44.45 | 20.599 | 150 | M16 | 0.902 |
ISO40-J4 | 44.45 | 35.89 | 165 | M16 | 1.028 |
ISO40-J5 | 44.45 | 25.89 | 170 | M16 | 1.303 |
ISO50-J1 | 69.85 | 9.754 | 175 | M24 | 2.672 |
ISO50-J2S | 69.85 | 13.94 | 177 | M24 | 2.692 |
ISO50-J2 | 69.85 | 14.199 | 180 | M24 | 2.704 |
ISO50-J33 | 69.85 | 15.85 | 184 | M24 | 2.728 |
ISO50-J6 | 69.85 | 17.17 | 184 | M24 | 2.739 |
freze makinesi NT sap boru çak arbor,Bağlantı çubuğu esas olarak sondaj ve freze makinesi için kullanılır.İşleme merkezi makinesi vb....konik delikli matkap için matkap, konik delikli kendi kendine sıkıştırıcı matkap ve alet.
Özellikler
1.NT Chuck Arbor matkabı:AT3
2.NT Chuck Arbor Kavrama Sertliği:HRC48-52
3.NT matkap Chuck Arbor bitmiş:0.005mm
4.NT Chuck Arbor matkabı Standart:JT / BT / DIN / CATEE
5.NT Drill Chuck Arbor Fonksiyonu: Konik delikli matkap için matkap, konik delikli kendini sıkıştırıcı matkap ve alet
6Ana özellikler: yüksek sertlik, sertleştirilmiş tam öğütme, ürün kontrolü
7.NT Chuck Arbor maddesinden 45 çelik
8Ürün doğruluğu: 0.01
9Uygulanabilir alet makineleri: torna
10.NT Chuck Arbor matkap taşıma kapasitesi: küçük yük türü
