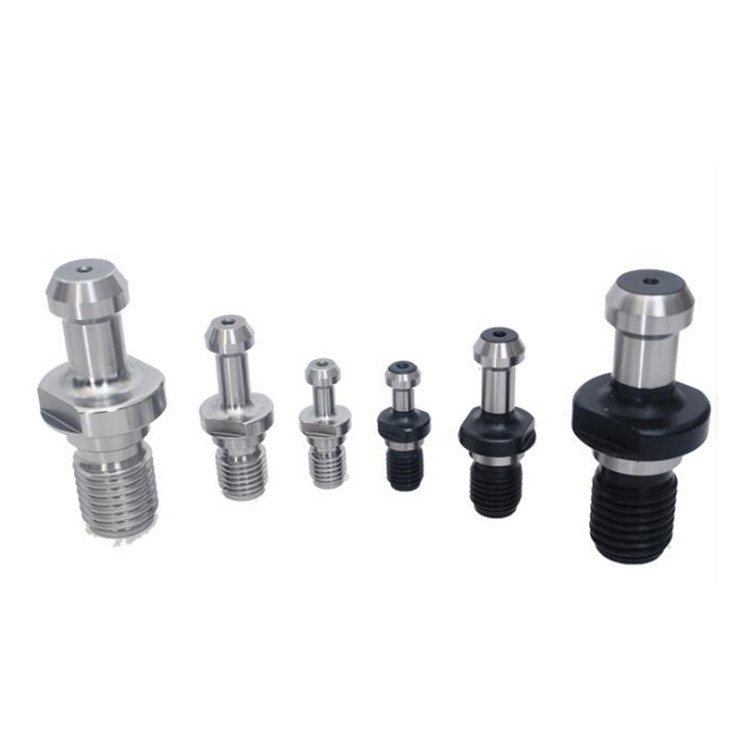

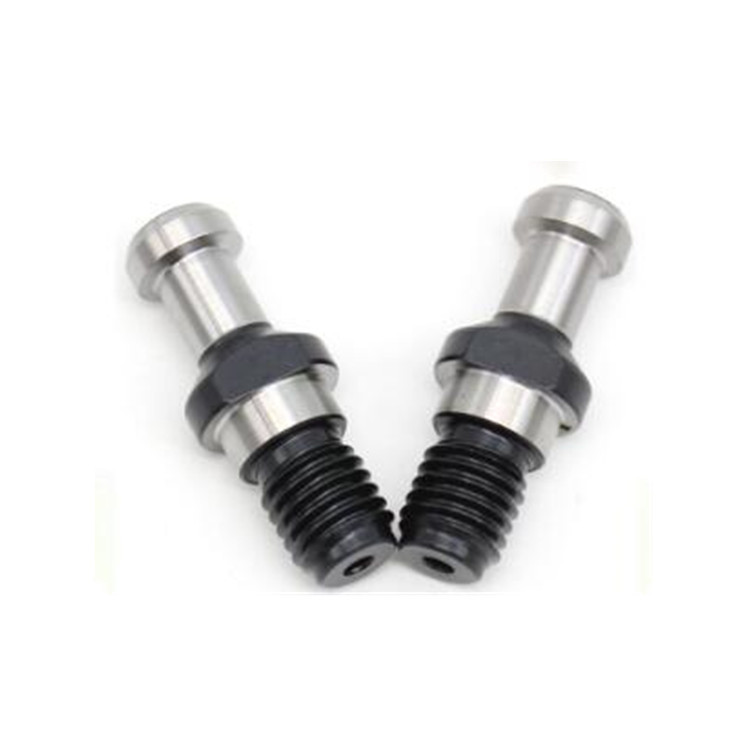

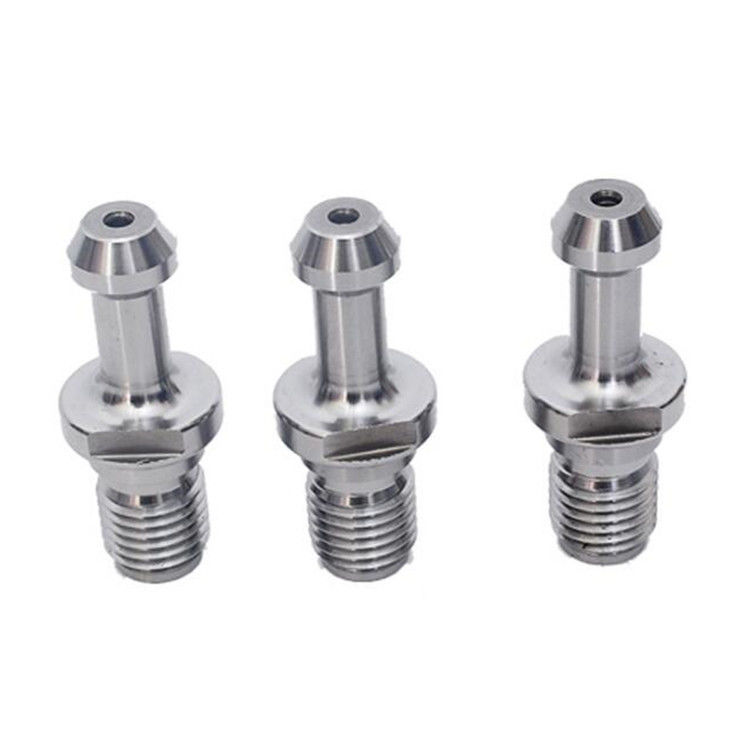

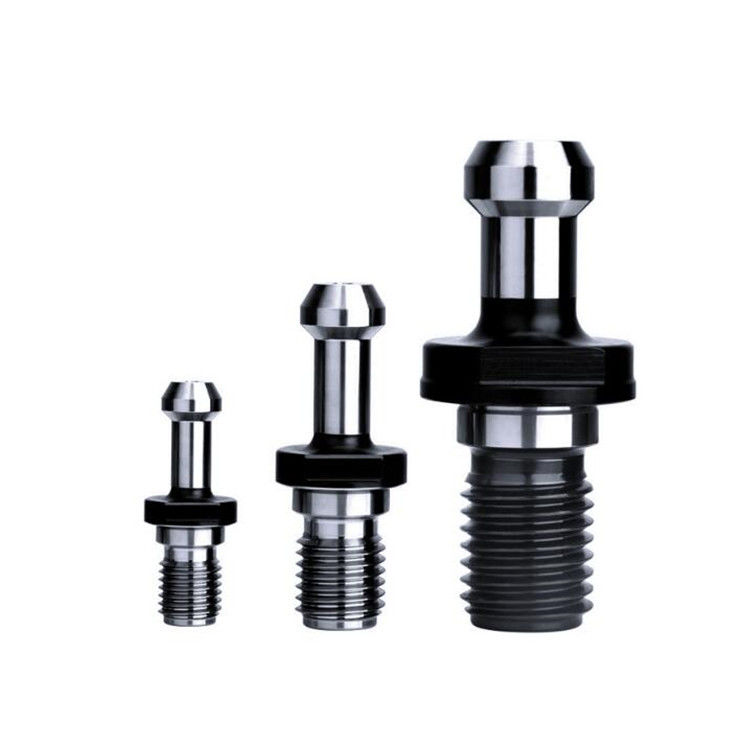

54HRC-57HRC BT CNC Makinesi İçin Siyah Oksit Yüzeyi

CNC Makine aracının aksesuarları BT Pull Stud cnc makine aracının çekme çubukları

45 60 90 Derece BT Çekme çubuğu,Alat tutucunun CNC çekme çubuğu sıkıştırılmıştır.Alat değiştirirken, alet tutucu gevşetilmelidir.Spindle içindeki aletin otomatik sıkıştırma mekanizması CNC makine aracı işleme merkezinin özel mekanizmasıdırÇizim, işleme merkezinin iğnesi yapısını göstermektedir. Kesicinin iğneye otomatik olarak yüklenmesi ve boşaltılması ve otomatik olarak sıkıştırılması mümkündür.Çalışma prensibi şöyle:: kesicinin 2 spindle deliğine yüklendiği zaman, sapın arkasındaki çekme çubuğu 3 spindle çekme çubuğunun önüne gönderilir.kesicinin sarmal pençesi tarafından sıkıştırılır.

BT Çekme çubuğu 45 Derece çekme çubuğu: CNC çekme çubuğunun bir ucu makine aletinin çubuğuna bağlı, diğer ucu alet tutucusuna bağlıdır.D kısmı, alet makinesinin çakının derecesine göre kesilmiştir., ve G kısmı iplik ve bıçak sapı sıkıştırma vardır. CNC çekme çubuğu, çekme çubuğu eklem ve CNC çekme çubuğu tarafından aktarılan eksensel kuvvetle, araç tutucu sıkıştırılır.Araç değiştirirkenCNC çekme çubuğu, ortak makine aletinin veya sayısal kontrol makine aletinin iğnesi üzerine monte edildiğinde,Çubuk gövdesinin kemer eklemi çekme çubuğu yapısının ön ucuna bağlıdır.. CNC çekme çubuğunun vida eklemi, alet tutucunun spindle deliğine uzanan iç vida deliğine bağlanır.Bu sayede, ortak alet makinesinde ve sayısal kontrol makinesinde alet tutucunun kullanımını gerçekleştirmek.. Araç tutucu sadece işleme merkezlerinde değil, aynı zamanda araç makinelerinde ve CNC araç makinelerinde de kullanılabilir, bu da araç tutucunun evrenselliğini arttırır ve üretim maliyetini azaltır.

BT Çekme çubuğu Ürün tanımı:
1. Sıcak işlemden sonra, sonra söndürme, temizleme, ısıtma, çiviyi zor çek, kırılmak kolay değil.
2. esnek çelik malzemenin kullanımı.
3. BT konik kabuğu kesme çubuğu: 30, 50, 40
4. uygun freze kesicisi: 13mm-50mm
5. Doğruluk 0.01mm dengeden 8000rpm'den azdır. Yüksek doğruluk da gereksinimlerinize göre yapılabilir. (g6.3/12000rpm, G2.5 / 20000) 48-55hrc sertlik.
6. çubukları freze makinesinin diskiyle çekmek için uygun bir makine de gereklidir.

BT50 pull stud, CNC (Bilgisayar Sayısal Kontrol) makinelerinde kullanılan bir alet tutucusu türüdür.

BT50 çekme çubuğu, birçok CNC makine aletinde kullanılan popüler bir spindle türü olan BT50 spindle konikine uymak için özel olarak tasarlanmıştır.ve bir tutma düğmesi yerine sabitlemek için kullanılır.

Çekme çubuğu, kesme aracının takılmasını sağlayan iplikli bir ucuna sahiptir.

BT50 çekme çubuğu, ağır işleme işlemleri sırasında alet kaymasını önlemeye yardımcı olan yüksek sıkıştırma kuvveti ile bilinir.Mesela freze, sondaj ve dokunuş.

Genel olarak, BT50 çekme çubuğu, işleme işlemleri sırasında kesme aracının istikrarını ve doğruluğunu sağladığı için CNC alet makinelerinde önemli bir bileşendir.
