Genişletilmiş Aralıklı Sıkıştırma için ER40 Bahar Koltu, 8-34mm Aralıklı Bahar Koltu

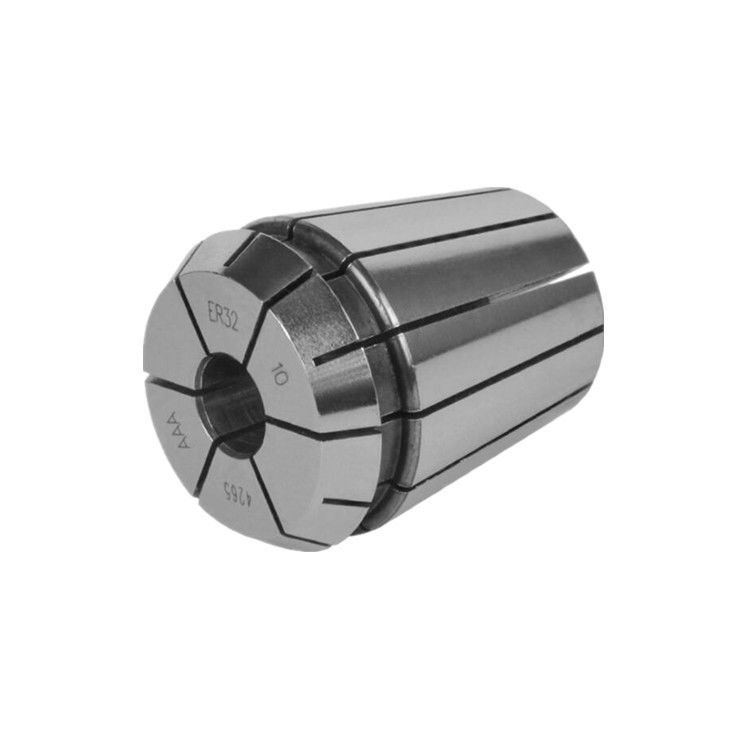

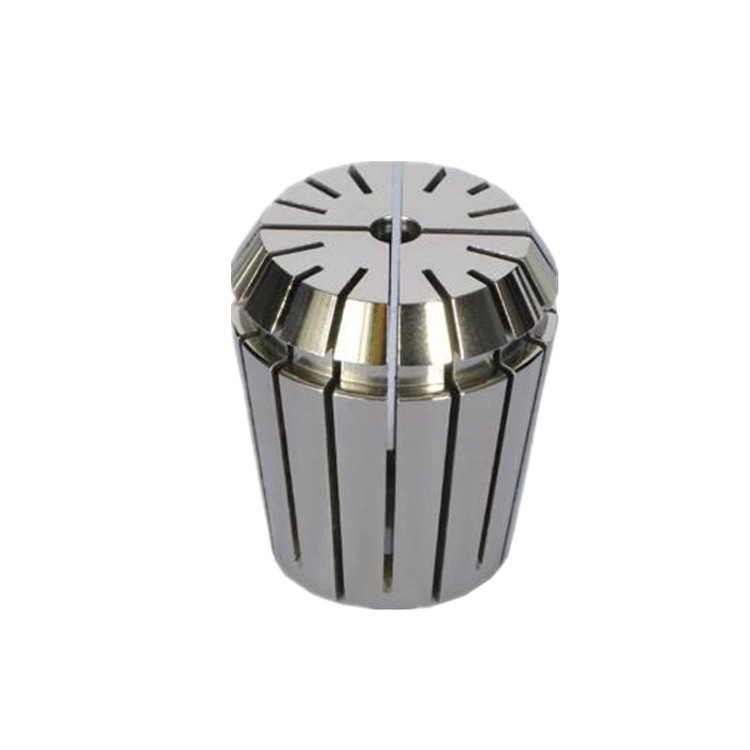

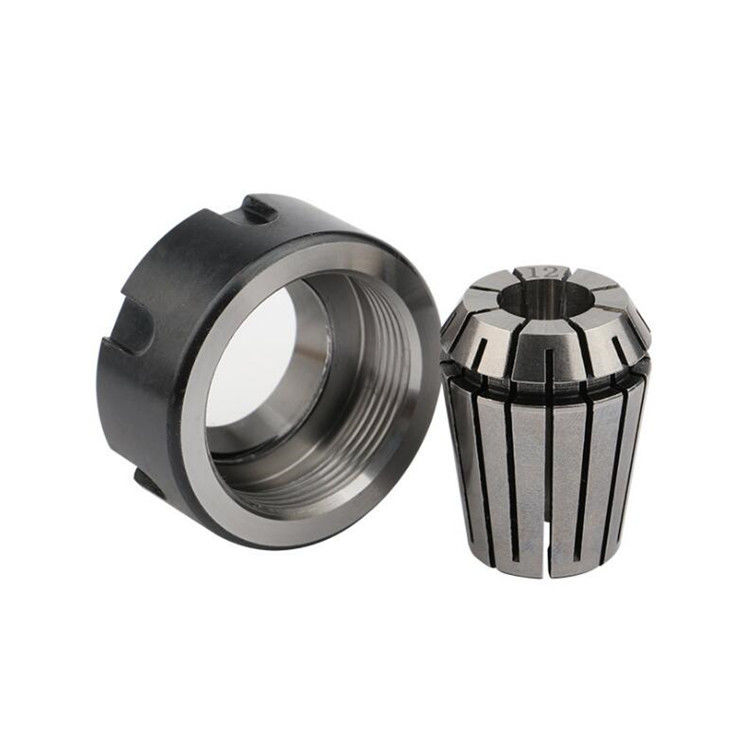

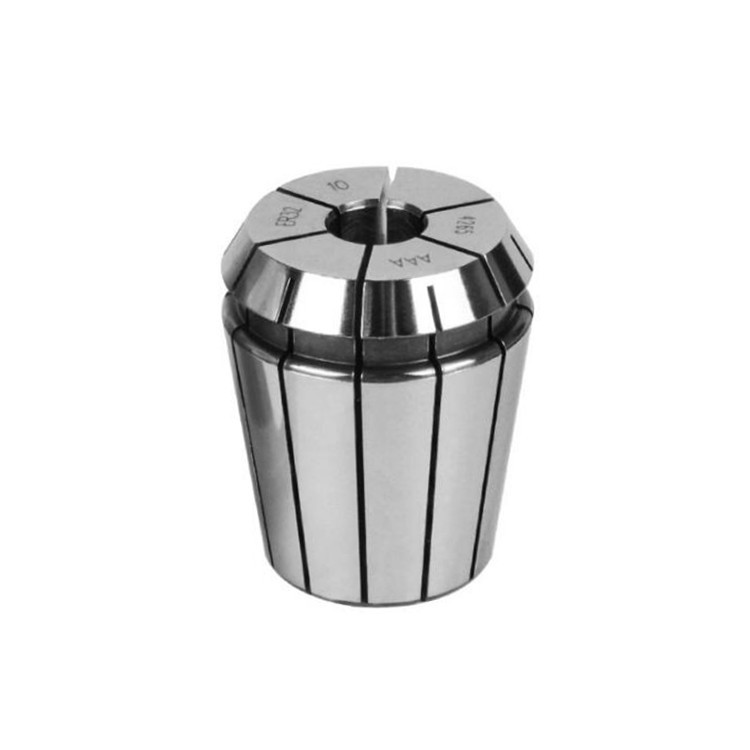

ER40 yay kolları, matkaplar, uç değirmenler ve reamers gibi kesme araçlarını tutmak ve sabitlemek için işleme işlemlerinde kullanılan bir tür kolturdur.CNC freze makinelerinde araç tutma için yaygın olarak kullanılan bir standart.
ER40 yay kolları, 26mm ile 34mm arasında bir sıkıştırma aralığına sahiptir, bu da bu aralığın içindeki sap çapları ile kesme aletlerini güvenli bir şekilde tutabilmeleri anlamına gelir." bu kollerin diğer ER kolt boyutlarına kıyasla daha büyük bir sıkıştırma aralığına sahip olduğunu gösterir.
Bahar koltuğu tasarımı, iç baharı sıkıştırarak veya serbest bırakarak açılabildiği için hızlı ve kolay araç değişikliklerine izin verir.Bu alet üzerinde sıkı ve güvenli bir tutma sağlar, araç akışını en aza indirgenmek ve işleme doğruluğunu artırmak.
ER40 yay kolları, daha büyük kesme araçları ve daha yüksek kesme kuvvetleri gerektiren ağır kullanımlı freze uygulamalarında yaygın olarak kullanılır.Birlikleri freze makinesinin spindelinde yerlerinde tutmak için kullanılanlar.
Genel olarak, ER40 yay kolları, CNC freze işlemleri için güvenilir ve çok yönlü bir araç tutma çözümüdür ve araç sıkıştırmada hassasiyet ve istikrar sağlar.
| Model |
d |
D |
D1 |
D2 |
L |
Dökülebilir
Kapasite |
| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |
| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Model |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
1 / 16 - 25 / 32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1" |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
DIN6499B ER Collet,Yüksek hassasiyetli yay ER Collet ER11,er16,er25,er32,er40,ER Collet,Bireysel tasarım, halka halkasından önce biten arka yuvalar sayesinde mekanik olarak mühürlenmiştir.Soğutucu sıvının kolletin ön tarafına akışını tamamen engeller..ER Collet Soğutucu kesme aletlerini kullanırken, bu kolletler kesme aletinin ucuna % 100 soğutma suyunun ulaşmasını sağlar.ER Collet Kullanım aralığı: sondaj, freze, sondaj, vurma, oyma, CNC, spindle makinesi ve diğer işleme.
Yüksek hassasiyetli ER Bahar koltu ER11,er16,er25,er32,er40,Körme, freze, vurma ve öğütme de dahil olmak üzere çeşitli işlemlerde uygulanır
1. 65Mn ER Collet; HRC:44-48
2. yaylı kolye Seçiminiz için 0.008 veya 0.015mm'den daha düşük bir hassasiyet.
3En fazla dış çapı 12-41 mm olan tam modeller ve çeşitli özellikler seçimi için mevcuttur.
4Kolayca hasar görmez, istikrarlı performans, yüksek doğruluk ve tüm işleme hızı aralığında daha istikrarlı sıkıştırma gücü
5Çok yönlülük, küçük partiler ve çoklu işleme görevleri için uygun, zaman tasarrufu ve kolay çalışma. Seçilen çelik silindir, yüksek sertliğe sahip seçilmiş çelikten yapılmıştır.
6Dayanıklı, yüksek doğruluk, güçlü aşınma direnci ve dayanıklı kullanım
