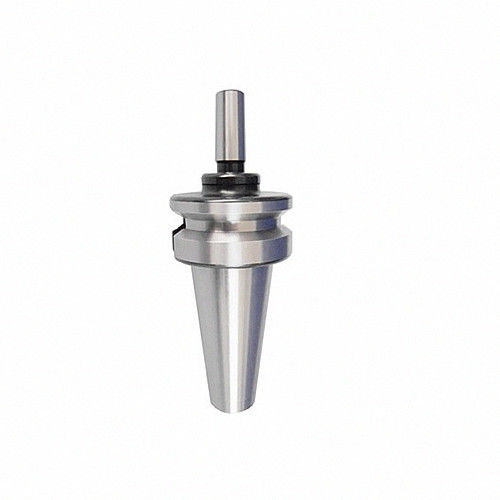

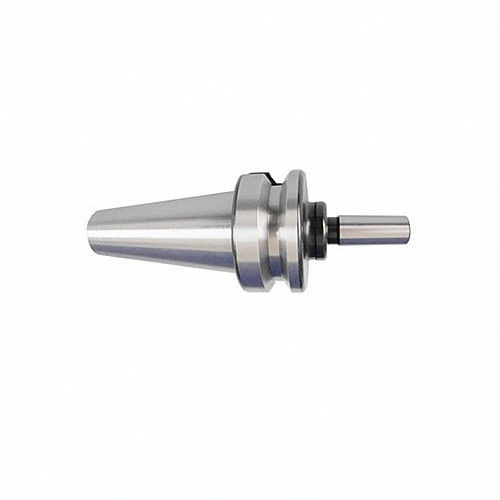

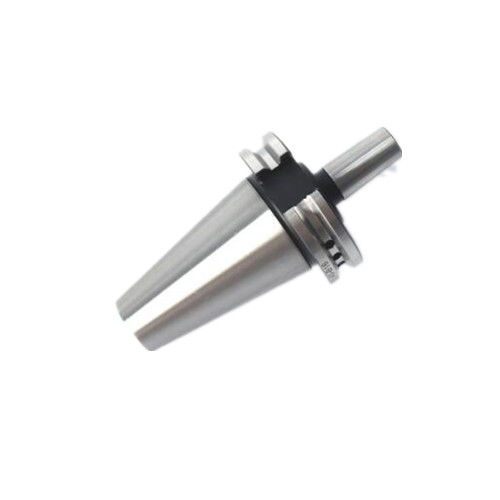

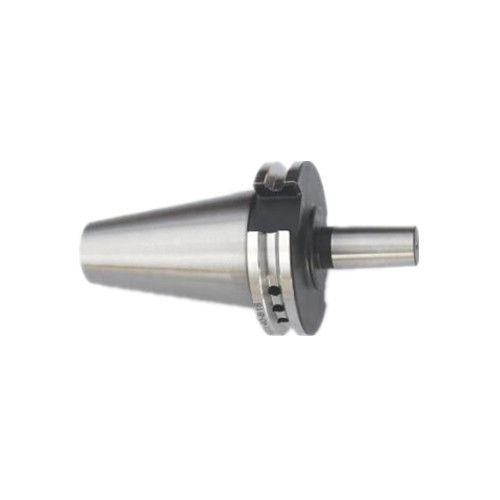

SK Drill Chuck Arbor CNC Lathe & Mill için, CNC makine aracı sıkıştırma araçları
SK40 Drill Chuck Arbors, her bir alet tutucusu çeşitli seri modülleri ile monte edilebilir.Çeşitli alet çubuğu serileri elde etmek için farklı montaj şemaları kabul edilebilirSK Shank Drill Chuck Arbors Drilling Machine, Bağlayıcı çubuk esas olarak matkap çubuğunda kullanılan matkap ve freze makinesi için kullanılır.Genellikle torna için kullanılır, freze makinesi, işleme merkezi makinesi vb. Drill Arbor Bağlantı çubuğu alaşım yapısı çelik kullanılarak, sertliği 58-62 dereceye ulaştı, hız 12000 rpm'ye kadar.
CNC alet makinesinin alet tutucusunun yapısı iki tipte bölünebilir: entegral mod ve modüler mod.Entegre alet tutucunun sıkıştırma aracının çalışma kısmı, alet makinesine sabitleme ve konumlandırma için kullanılan sapla entegre edilmiştir.Bu tür bir alet tutucunun, parça ve makine aletlerinin dönüştürülmesine uyum sağlamak için,Kullanıcılar alet tutucularının çeşitli özelliklerini saklamalıdır.Modüler kesme aracı sistemi gelişmiş bir kesme aracı sistemidir.
SK Drill Chuck Arbor Özellikleri
1.SK Chuck Arbor Materyal: 20CrMnTi
2.SK Drill Chuck Arbor Sertleştirilmiş: HRC58-62
3. Çıkış 0.005mm'den az.
4.SK Drill Chuck Arbor alet tutucuları kapak düzenler BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
5.Üç çeşit soğutma A: soğutma kaynağı olmadan AD: merkezi soğutma kaynağı AD/B: merkezi soğutma kaynağı ve yakalı iç soğutma sıvısı ile
6.SK matkap Chuck Arbor Dengeli alet tutucusu mevcut G6.3=12000rpm G2.5=20000rpm
7.SK Drill Chuck Arbor Kullanımı:DIN 228-1 form A'ya göre Morse konik çubuğu ve ipliği olan sıkıştırma araçları için.
| Modelle |
L |
D |
d1 |
d2 |
T |
| SK30-B12-40 |
106.3 |
50 |
12.065 |
45 |
M12*1.75P |
| SK30-B16-40 |
111.8 |
15.733 |
| SK30-JT6-40 |
111.8 |
17.17 |
| SK40-B12-40 |
126.9 |
63.55 |
12.065 |
50 |
M16*2.0P |
| SK40-B16-40 |
132.4 |
15.733 |
| SK40-B18-40 |
140.4 |
17.78 |
| SK40-JT6-40 |
132.4 |
17.17 |
| SK50-B12-40 |
160.25 |
97.5 |
12.065 |
80 |
M24*3.0P |
| SK50-B16-40 |
165.75 |
15.733 |
| SK50-B18-40 |
173.75 |
17.78 |
| SK50-JT6-40 |
165.75 |
17.17 |

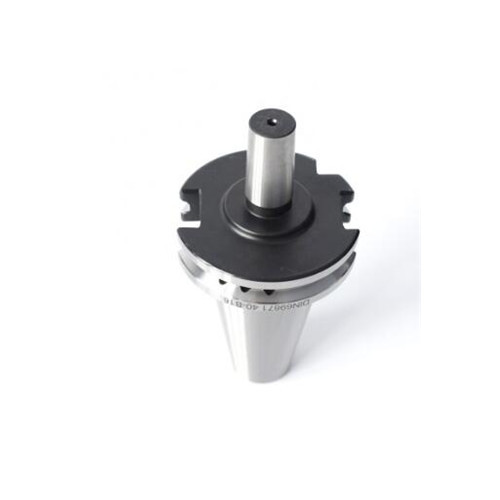

DIN69871 Drill Chuck Arbors 40-B16 20CrMnTi,Modüler kesme aracı sistemi, gelişmiş bir kesme aracı sistemidir.Çeşitli parçalar ve alet makineleri için, farklı montaj şemaları, çeşitli alet çubuğu serileri elde etmek için kabul edilebilir, böylece alet çubuğunun uyarlanabilirliğini ve kullanımını artırır.
Entegre alet tutucunun sıkıştırma aracının çalışma kısmı, alet makinesine sabitleme ve konumlandırma için kullanılan sapla entegre edilir.Bu tür bir alet tutucunun alet makinelerinin ve parçalarının dönüştürülmesine uyumluluğu düşüktürParçaların ve makine aletlerinin dönüşümüne uyum sağlamak için, kullanıcılar çeşitli özelliklere sahip alet tutucularını saklamak zorundadırlar, bu nedenle alet tutucularının kullanım oranı düşüktür.
